Motore a molla a coppia costante
fonte:Precisione di Qianye volta:2022-9-14
Un motore a molla a coppia costante è una striscia di materiale per molle precompresso che forma una bobina ed è immagazzinata su un piccolo tamburo di stoccaggio. L'estremità libera viene quindi fissata e riavvolta sul tamburo di uscita più grande; questa è la parte "di avvolgimento" del ciclo della molla a coppia costante. Quando il tamburo di uscita viene rilasciato, la molla ritorna al tamburo di accumulo per assumere la sua curvatura naturale, ruotando il tamburo di uscita e fornendo una coppia quasi costante.

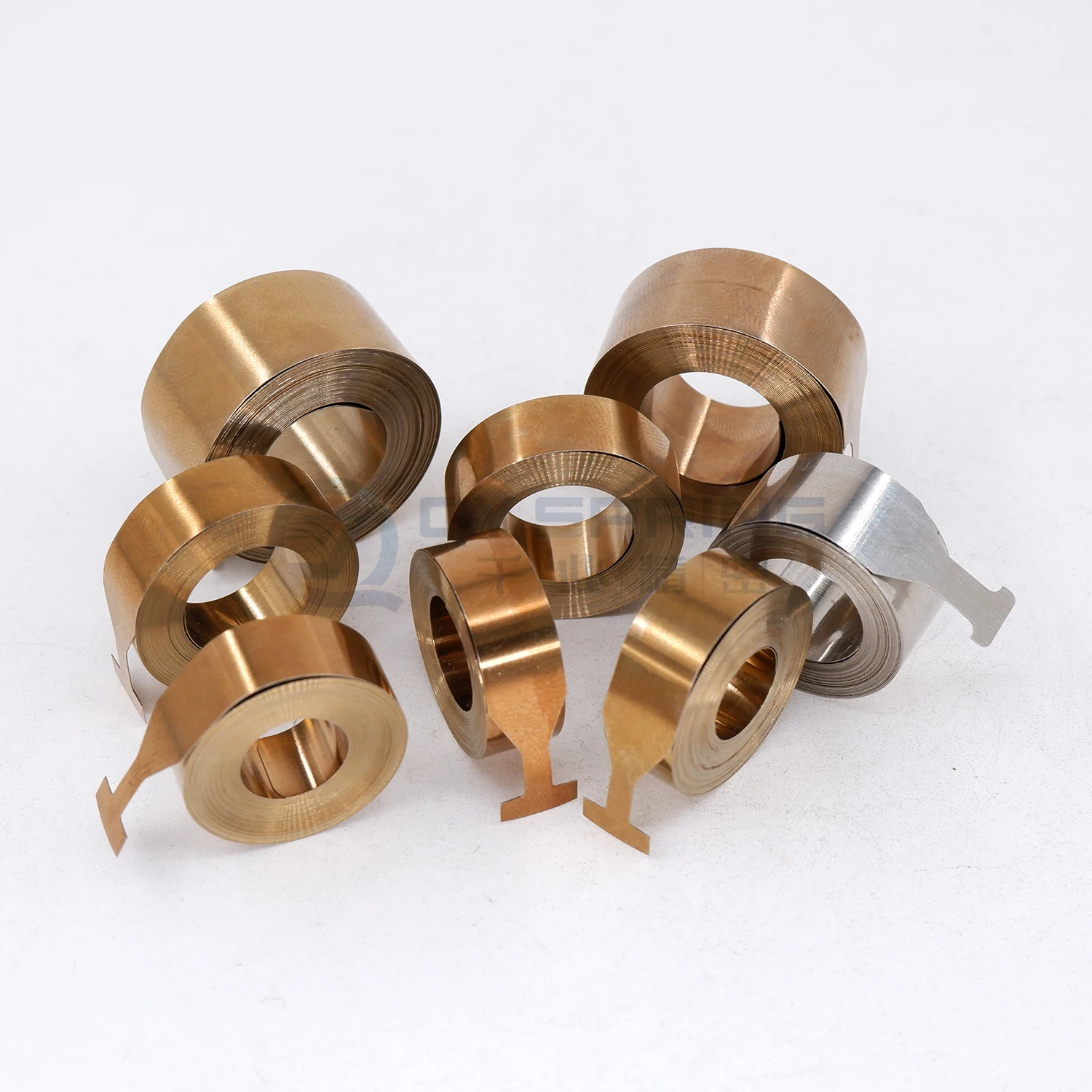

Le molle a coppia costante sono realizzate in acciaio inossidabile di alta qualità tipo 301 e sono fornite in forma di bobina per il montaggio sul tamburo del motore. Le sue caratteristiche principali sono: 1. Deflessione prolungata a coppia quasi costante. Si possono ottenere gradienti positivi o limitati negativi. 2. Minimo attrito tra le bobine e conseguente isteresi, comune nelle molle di potenza. 3. Il movimento rotatorio è fornito direttamente dal tamburo di uscita o lo spostamento lineare utilizzando cavi e bobine.
Molte applicazioni utilizzano motori a molla a coppia costante, come ad esempio: avvolgicavo, applicazioni di recupero e ritorno dell'equilibrio, motori di azionamento, tende cordless e altro ancora. La molla presenta un design ad alta torsione, che la rende ideale per applicazioni di bilanciamento. Quando sono completamente ruotate, le molle applicano una coppia costante. Puoi anche garantire elevati livelli di coppia. Ciò è dovuto alla loro compattezza e all'elevata efficienza.
La funzione del motore a molla a coppia costante dipende dal design. La dimensione della molla può variare. Pertanto, li rendono adatti per l'uso in una varietà di applicazioni. Ti consigliamo vivamente di consultare Qianye Precision in fase di progettazione, il che faciliterà notevolmente l'ulteriore processo di assemblaggio.
Esistono due modi per collegare un motore a molla a coppia costante. Se la direzione di collegamento è la stessa, si parla di motore di tipo A. Se la connessione è invertita, si parla di motore di tipo B. Vedi l'illustrazione qui sotto.

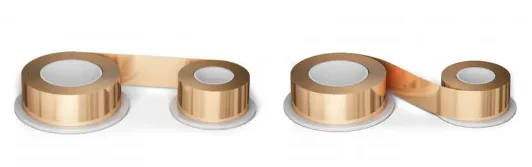

Motore a molla a coppia costante di tipo A Motore a molla a coppia costante di tipo B
I motori a molla a coppia costante di tipo A e di tipo B condividono alcune somiglianze. Questi includono facilità di montaggio e funzionamento. Forza di coppia quasi costante, numero di giri elevato, tuttavia, il livello di coppia del tipo B è superiore a quello del tipo A. La molla sul tamburo di immagazzinamento elastico assicura una coppia costante. La primavera vuole tornare alla sua forma originale. Il movimento del tamburo di uscita produce una coppia costante.
La progettazione di motori a molla a coppia costante gioca un ruolo importante nell'efficienza della vostra applicazione. I fattori da considerare sono: 1. Albero – compresi i diametri interno ed esterno. 2. L'altezza di lavoro del carico applicato. 3. Capacità di carico. 4. La capacità di carico dipende dall'applicazione. 5. Materiale, usiamo solitamente acciaio inossidabile o acciaio ad alto tenore di carbonio come materia prima della molla.
È possibile scegliere la nostra molla a coppia costante standard per il design del motore. Inoltre, se la tua applicazione richiede molle uniche, è possibile la personalizzazione.
Shenzhen Qianye Precision Metal Co., Ltd. è progettato per applicazioni specifiche del cliente. Utilizzando la tecnologia professionale per soddisfare i requisiti specificati, raccomandiamo sinceramente ai clienti di ottenere servizi di consulenza dai nostri ingegneri di ricerca e sviluppo nella fase iniziale dell'introduzione e dello sviluppo del prodotto. Progetta, sviluppa e campiona i prodotti in base alle tue esigenze, in modo che i tuoi prodotti possano trovare la soluzione migliore per soddisfare le tue esigenze applicative.
